N-BOXバックランプLED化(2018.6月)
[10連LED]
N-BOXのバック球は12V16Wです。
Streamでは12V21Wだったんですよね。この時はT157という面発光LEDを10個使って代替してたんです。 そのLEDがそのまま使えればよかったのにな〜。 ま、仕方ない。
で、12V16Wの大きさに作り変えました。
[試験点灯]
ソケット部分はT10と同じ、全長が38mm、バルブ径が16mmです。2.54mm基板で横5、縦16、T10部分は3X5穴。
明るさは十分ですね。発熱も大丈夫。 手で触っててもちょいと暖かくなってくる、熱くはない程度。

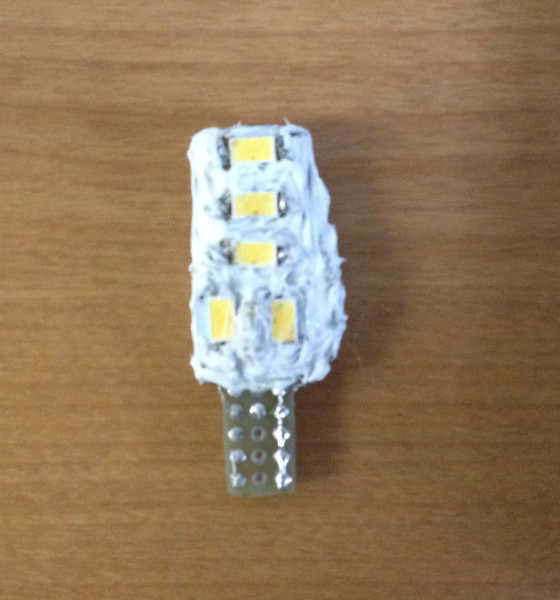

[シリコンコーティング]
ではホワイト・シリコンでコーティングしましょう。
非点灯時はほぼステルスになりますからね。

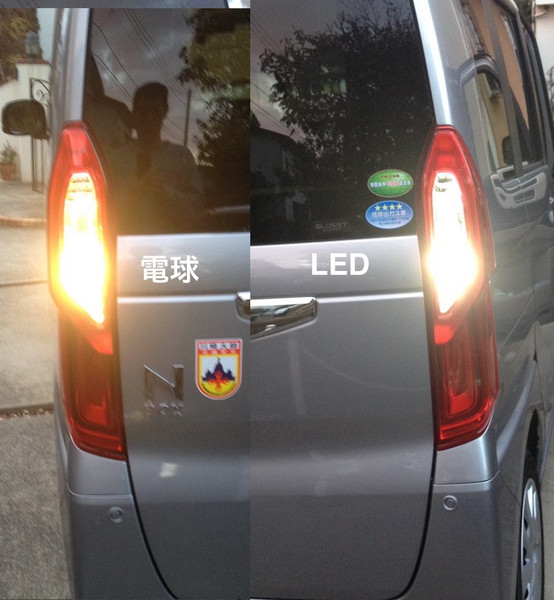

[比較点灯]
電球と比較してみましょう。遜色ないですね。 バックカメラの映像もとても明るく映し出されます。
これでバック関係は全部LED化完了です。
