N-BOXのラゲッジ・ランプのLED化(2025年4月)

[最後のLED化]

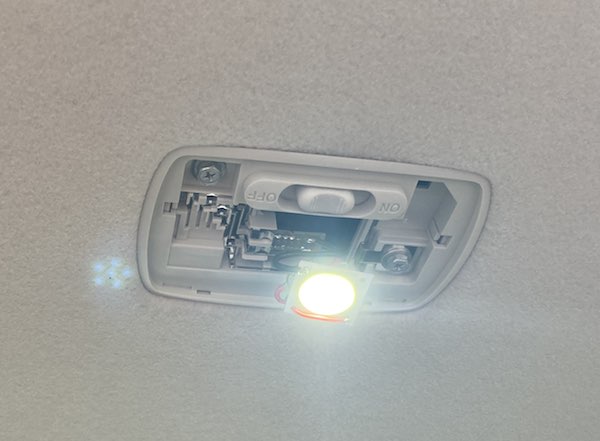

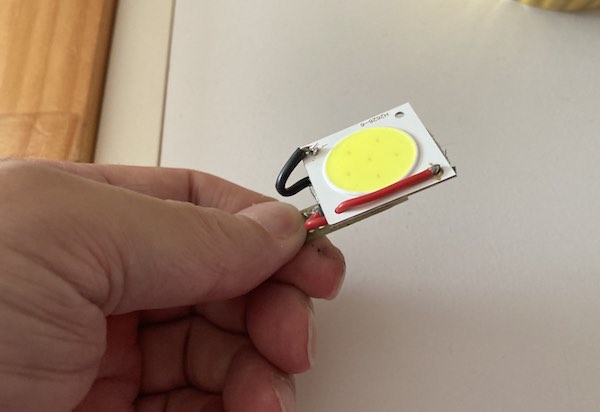

前席と2列目の室内灯はJF3の時にすでにやってます(流用した)ので、割愛します。

後部ウィンカ、バックランプ、ナンバー灯もLEDなので室内灯だけ交換します。

今回新たに作ったのは・・・ラゲッジ・ランプのLEDです。

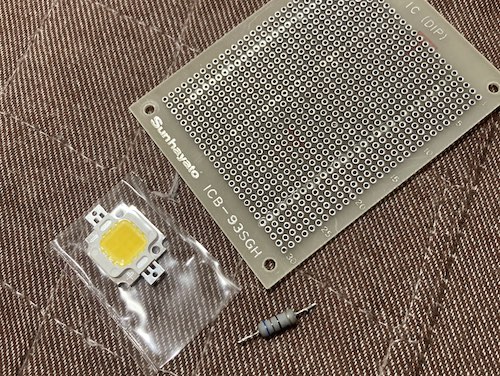

材料は、10Wの電球色LED、抵抗、基板です。

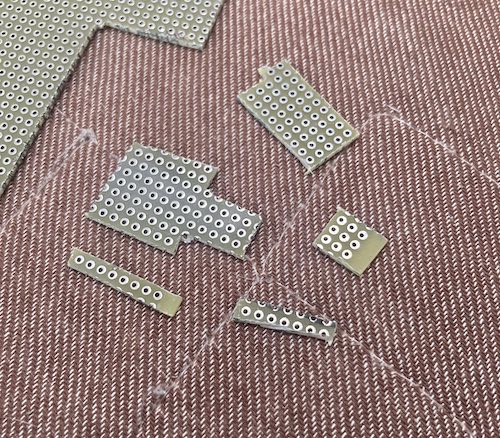

基板の大きさは照明の内部に合わせてカット。片面照射の薄型ですね。

挿し込み部分の電極とLEDのマウント部(放熱版)

あとは棒やすりで形を整えましょう。

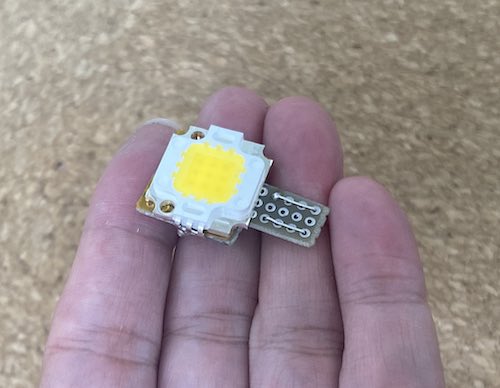

LEDは絶縁して放熱版(兼)の基板に実装。

LEDは3x3の10W-LEDです。前の室内灯にも使いました。

電流制限抵抗は裏に実装

47Ωです。（14.4V-(3.6Vx3))／47Ω＝10mA駆動です。

発熱も考えてディレーティングを大きく取っています。

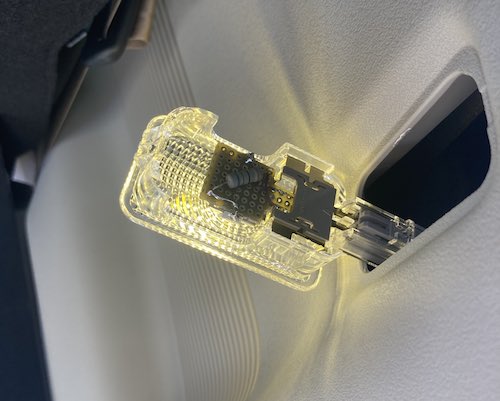

装着してみましょう。　ちゃんと点灯しました。

面発光LEDがカバーの中央に来るようにうまく位置を合わせてあるのです。

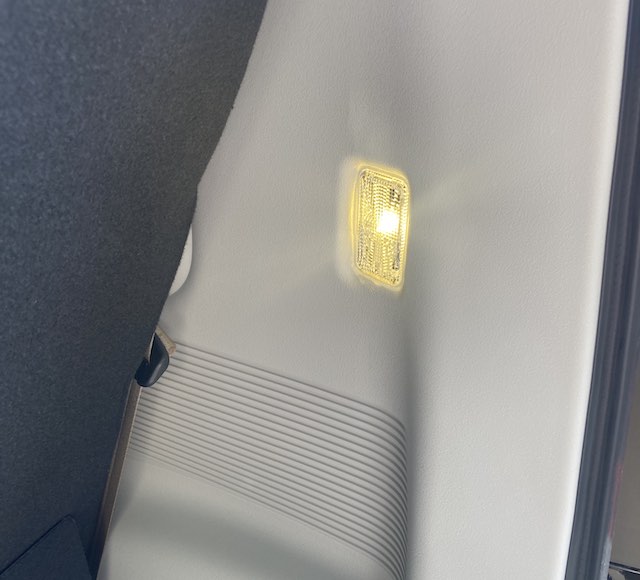

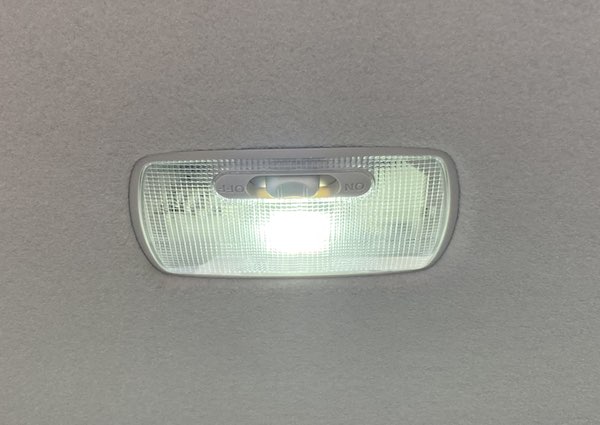

点灯させてみましょう。
電球色のLEDもいいですね。　これで消費電流も下がってくれるのですから。
これでJF5は全部がLEDになりました。（室内関係の照明だけでしたので）
