ブレーキランプのLED化：SnapLED編（失敗）


テールランプのブレーキランプ（5/21W球）をLED化します。Lumileds社の最新のSnapLEDを使ってみましょう。HighFLUXの倍の電流が流せるし、倍の発光量があるようです。

[SnapLED]

5W球のLED化ではHighFLUX-LEDを４つ、50mA駆動でした。制動灯5+21Wはもっと光量をあげないといけません。

今回は最大定格150mAの最新のSnapLEDで代替してみます。

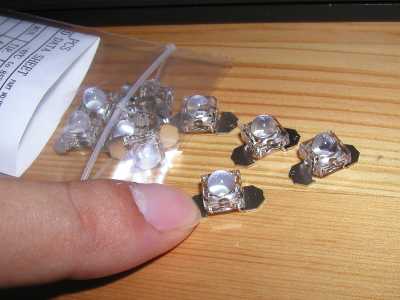

これがSnapLED

[試作品]

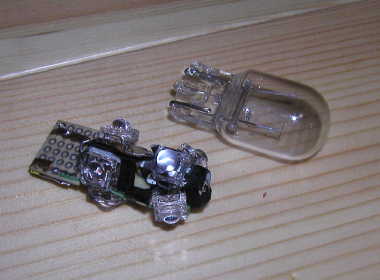

８個仕様の試作品。全方向に向けるように配置してます。リフレクタの縦長に３０°指向を使いました。
４個直列＋47Ωです。４個直列は電圧変動の影響が大きく、無理があります。
キズ拡大写真

Streamの端子配列は＋＋ーー

[点灯試験]

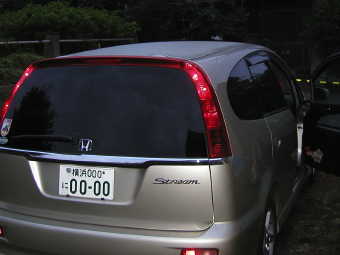

ポジション点灯(暗い...)

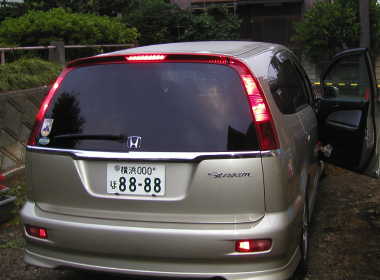

ブレーキ点灯(暗い...)

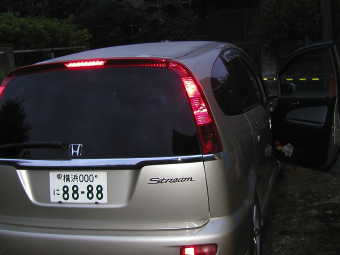

朝方の写真。右の下が試作バルブ。拡散性はよいのですが、ブレーキ時の絶対的光量が足りませんね。昼間のブレーキは難有りです。８個じゃやはり足りないですね。

　

[12個仕様]

今度は１２個で作り直しました。電流値も最適化し、３個直列に１００Ωです。７０ｍA流します。消費電力3.4Wです。

[回路図]

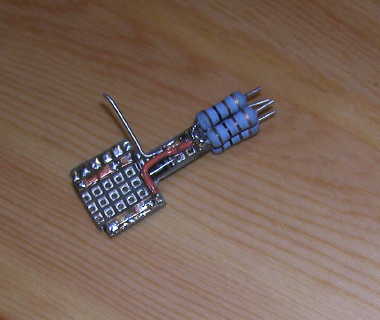

[制作過程1]　[制作過程2]

12個仕様

[点灯試験]

２Ｖで試験点灯。おおー！すばらしい輝きですね。拡散性も申し分ないし、ブレーキ点灯時の発熱もほとんど気になりません。 あきらかに８個仕様のときよりパワーを感じます！

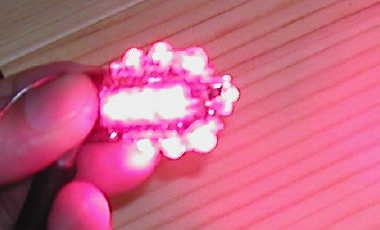

１２個点灯

[SnapLEDの12個仕様はどうなのか？]

交換完了したものの。。。
まずは２つ作って交換しました。ブレーキ時に２列点灯するようにしてあるので４つ必要なんですけどね。（１２個仕様になったのでLED足りなくなって。）もうちょっとパワー欲しいような気もしますがまぁギリギリ合格としますか。

今回使用したSnapLEDですが、FluxLEDの１．２倍くらいの性能を感じました。ただ、放熱的にも最大定格の150mAなんてとても流せませんし、ちょっとデリケートなので、70mA(Vf2.4V)くらいで使うのが限界でしょう。（100mA以上流すと壊れますので注意！）　ハンダの熱にも弱いので、じっくりやると熱でもすぐ壊れます。実際、５個くらい壊しました。実は70mA品なんじゃないのか？　と思うくらい弱いです。

あと２つ作らないといけないのに、正直、SnapLEDはもう使う気がしません。LuxeonK2で全部作り直そうと決意しました。[CLICK]
