ミラースイッチをLED化。(2005.11)
ミラースイッチ、押しボタン部に照明なくって不便に感じたんですよ。夜に立体駐車場とかでミラーたたんだ時とかですね。で、LED化も兼ねてスイッチ部も照明追加してみました。
[取り外し]

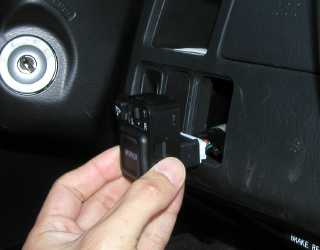

ミラースイッチの取り外し。裏から思い切り押します。
金具が外れましたが、大丈夫。
金具が外れましたが、大丈夫。
[スイッチ分解]
分解します。先に押しボタン頭部を外しますが、カタイ!
壊しちゃいました。orz
内部照明は小型のムギ球が1個。(ピンクのキャップかぶってます。)
壊しちゃいました。orz
内部照明は小型のムギ球が1個。(ピンクのキャップかぶってます。)
[破壊・補修・改造]
スイッチのロック/アンロック機構部を破壊! プラ板と瞬間接着剤で修理しました。
さて、LED化しましょ。
[LED2個]

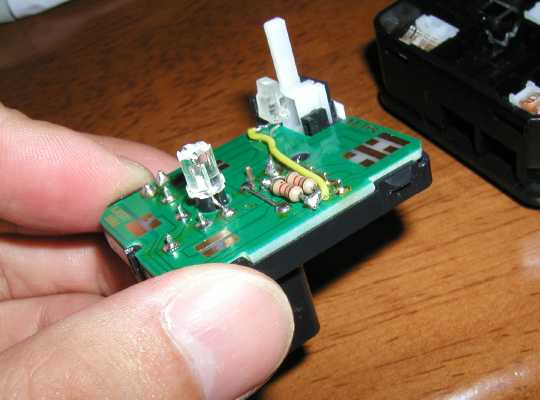

緑LED2個で1.2KΩ並列。隙間に埋め込まれます。 1個のLEDは「MIRROR」の照明用、もう1個は可倒スイッチの照明用。
[可倒SW照明]

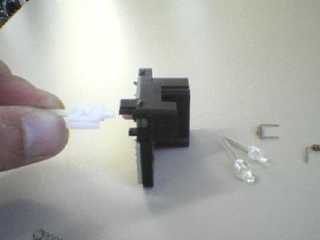

横から見た図。ボタン頭部に穴とスリット入れて、そこから光らせるわけです。
[搭載完了]

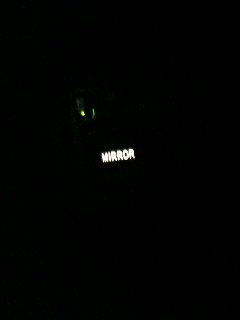

今回は青LEDとか使わず緑LEDにしました。純正っぽいかな?MIRRORのちょい左上の緑の点の光がミラー可倒押しボタンです。夜でも認識しやすくなりまして、スイッチを探さなくてよくなりました。プチ自己満足です。(笑)
[白LEDに交換]
MIRRORの文字部分だけ、白LEDに換えました。 また、格納ボタンの周囲に緑LEDの光を漏らすようにして、スイッチ位置がさらに認識しやすくなるように改良しました。
