LED照明「パワー・ウィンドウ」「室内灯」「マップランプ」
室内灯とマップランプも白LED化します。白LEDは長寿命&低消費電力&純白発光という魅力があります。問題は明るさをいかに確保するかです。LEDの場合、数で稼ぐしかないのでしょうか? 実験も交えて作成します。

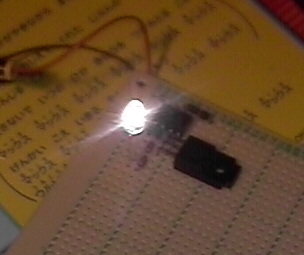

[パルス駆動実験]
LEDの発熱を抑えて光量を上げるいい方法ないかな? PowerLEDだと1Aとか流せますが、それだと電球と消費電力変わりません。 じゃパルス駆動でオーバードライブを実験。10%ディーティで80mAくらい流してみましょう。
[省電力だが]
結果、20mA常時流した場合とほぼ同じ明るさでした。平均電流では8mAですから、消費電力は半減します。でも光量はあがりません。パルス駆動は省エネにはなるけど光量は上がらないという結論。
結局抵抗介してDC駆動、LEDの数で光量稼ぐしかないです。
結局抵抗介してDC駆動、LEDの数で光量稼ぐしかないです。
[マップランプ]
マップランプユニットを取り外し。ネジ2本。左のネジがBodyEarthになってます。

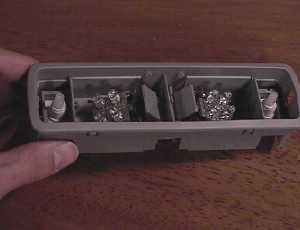

[LED搭載]
まずはLED4つで作ってみました。2個直列に680Ω2個パラ(340Ω)を2回路、左右2セット。角度つけて実装です。
[マップランプ完成]
なかなかいい感じです。集光して手元を照らすので、LEDの指向性がちょうどいい感じです。LED4つなので、そんな明るくはないんですが実用面ではちょうどいい光量で、問題なしです。
[室内灯LED化]
次は2列目、3列目の天井室内灯です。ユニット取り外し。8Wの電球ですね。減光もマイナス側で制御だったんですねぇ。
[基板寸法]
厚紙で基板の型取り。取り付けネジの部分は..やっぱ無理かな? 厚さにはほとんど余裕がなく、砲弾型LEDは無理とわかりました。

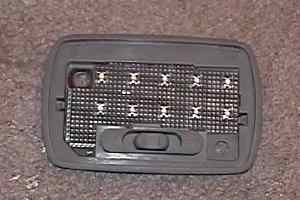

[日亜FluxLED]
急遽、通販で日亜のHighFluxLEDを注文。NSPWR70AS(RAIKOH)です。定格30mA、最大定格35mAで指向特性が100度です。等間隔に10個配置しました。
若干外向きに傾けて配光させました。
[LED室内灯完成]
10個じゃ暗いかな? と思ったんですが、全然大丈夫。もとより明るく感じます。どんな条件でもキチンと定格30mAで駆動 されてるので安心感あります。電圧安定化は小型化の要求がなければ、CRDより安あがりですな。

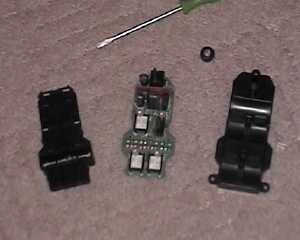

[パワーウインドゥユニットLED交換]
内張りハガして取り外し。そして分解。 簡単です。
[試行錯誤]
他の3つは白LEDを入れてはみたのですが、拡散のギザギザのせいか?そんなきれいではないようで。結局もともとのアンバーに戻して、若干光量UPさせるだけにしておきました。

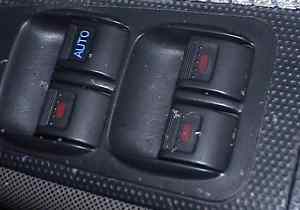

[ウィンドゥSW完成]
「AUTO」の青はなかなかいい感じです、ほかはそのままのLEDですが、ここはアンバーが結構あっているような気がして。。
