サイドウィンカーをLEDにしました。
サイドウィンカをFluxLEDで代替してみます。4個で5W電球相当に光らせられるか? を確認します。

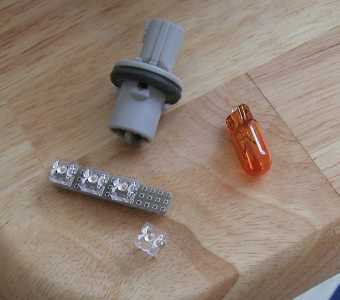

[LEDデザイン検討]
購入したlumiledsのアンバーLED。中に入れられるのは3つか、、4つですね。
今回は4つ入れてみましょう。
[基板切り出し]
ガラエポ基板を細長く切って、LED搭載。ケチって紙エポ基板使うと茶色が目立ちますもんね?
[基板実装]
最大定格70mAなので、2個+150Ω(1W)を直列。14.4Vで60mA流します。抵抗は目立たないように裏に。
[実装(拡大)]
抵抗はもうちょい外に実装すればよかったな。(干渉するので) でも満足のできばえです!

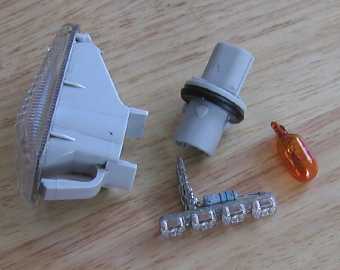

[ウィンカーに組み込み]
組付けはサイドウィンカー横に穴をあけて、そこから基板を入れて電球ソケットに挿し込む、という荒技。(もっとスマートにできないもんかな?)
[点灯試験]
ここでまずは点灯試験。はい、大丈夫ですね。なかなかいい光り具合です。
消灯時は完全にステルスとなります。
消灯時は完全にステルスとなります。

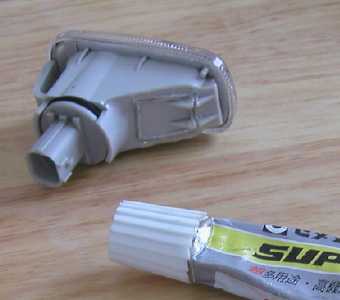

[接着]
点灯OKならばあとは接着してフタをし、はい、もとどうり。
[LEDサイドウィンカ完成]
FluxLED 4発!
電球と比べてもちょうどいい明るさで、拡散もうまくいってるようです。実際言わなければLEDだと気がつかないくらい自然です。サイドウィンカだけならハイフラにもならず、そのままでOKでした。lumiledsのアンバーLED、なかなかの高性能です。
2010/3/28追記:5年目車検OK。 約4年間ノーメンテです。
2012/4/05追記:9年目車検OK。ほぼ6年間ノーメンテです。
2014/3/21追記:11年目車検OK。ほぼ8年間ノーメンテです。
2016/3/11追記:13年目車検OK。ほぼ10年間ノーメンテです。
