アブソの自発光メータに交換しました。(2012.04.22)
MC後のアブソルートの自発光メーターに交換しました。中古で5000円で手に入ったので。とってもカッコイイです。
[メータ交換]
RN1のメーターには標準とStyle-Sのホワイトメータがあります。これはポン付けで交換できます。MC後のアブソルートCBA-RN1は赤の自発光メータですが、ピン配列が異なっており、そのまま交換はできません。
[変換接続調査]
LA-RN1とCBA-RN1のメータ配線図(Dラーでコピーもらってきました。)を見比べて変換してみましょう。ECOランプとイモビ以外はつなげられそうです。

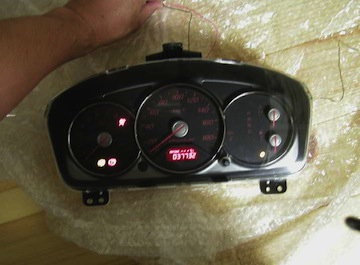

試験通電で距離を確認。37732kmですね。
[換装]

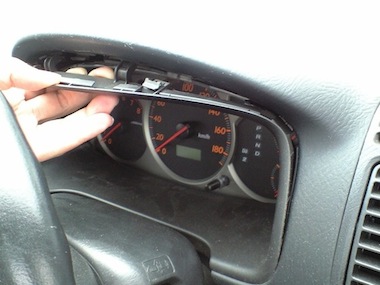

それでは交換。メータの取り外しは指を引っ掛けて「よっ!」と引っ張れば外れてきます。 下手にドライバやスクレーパは使わない方がキズもつきません。
[メータ引き出し]

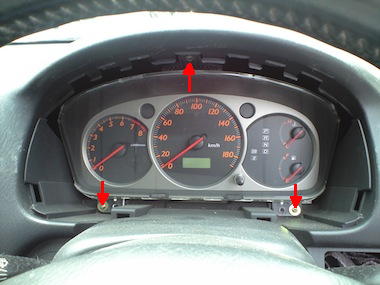

あとはこの3カ所のネジを外して手前に引き出します。コネクタがつながってるので慎重に。

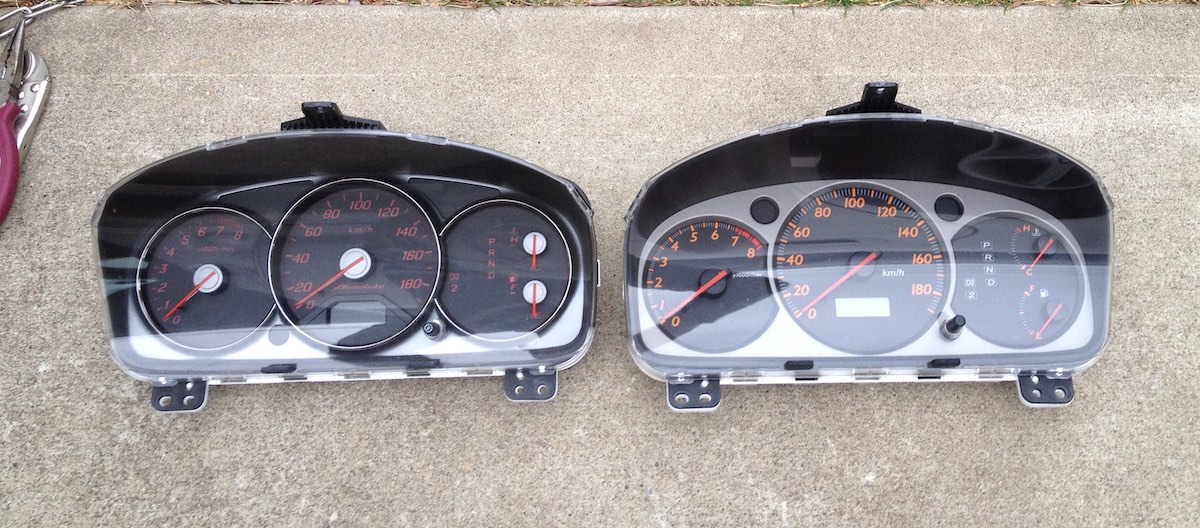

[新旧比較]
こんな感じ。アブソのメータはやっぱ引き締まってます。
[問題発生]

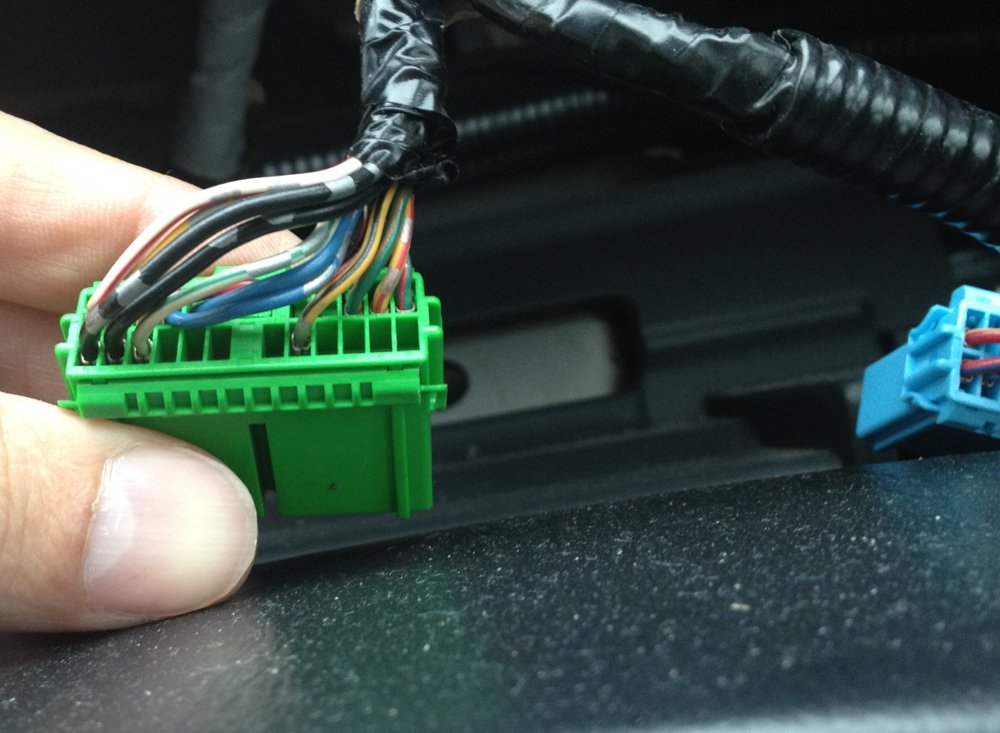

バラしてコネクタ部分を確認・・ あれ? 配線図のピン番号とコネクタのピン番号が一致しません・・ はて?
んー、、あ、なるほど。基板の裏面にコネクタをつけてるんですね。だから回路図のピン番号と実際のコネクタの左右が逆転してるわけだ。
(頼むよ、HONDAさん。ピンNO.くらい正確に設計してよ。)

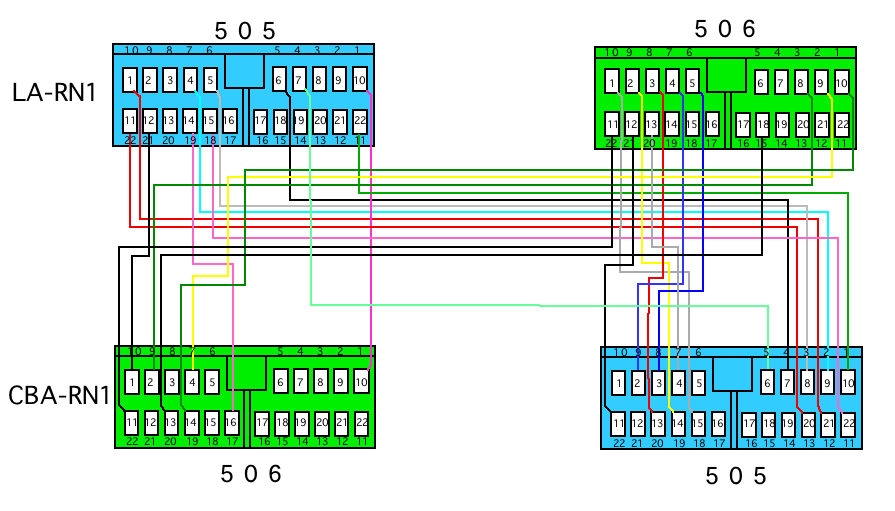

[LA-RN1〜CBA-RN1 メータ・ピン変換図]
ピン抜いて組み替える時の参考に。 |
[メータ信号対応表]
(注:配線図のメータ回路側のPIN-NO.です。)
(イモビはないので非接続です。) |
[アブソ仕様だ!]
はい!これでメーター見てるだけで気分はアブソルートです。(笑) 外気温が常に表示されてるのもいいですね。
