ナンバー照明：ライセンス球をLED化しました。
ポジション系のLED化の第一弾。ナンバープレート・ライセンス球をLED化します。５W球２個をFLUX-LED3個x２セットで代替します。

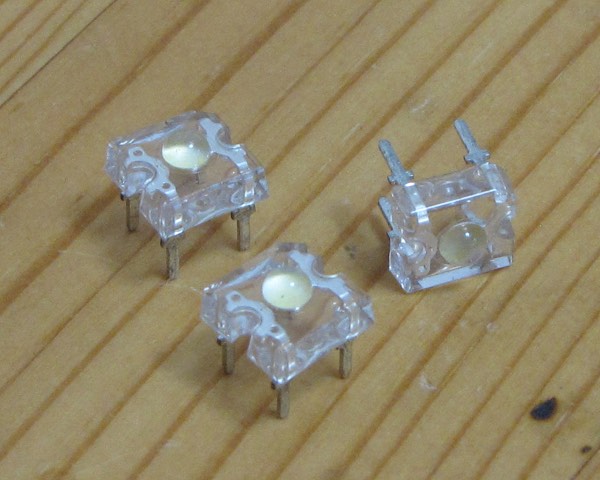

[LED]
ナンバープレートを均一に、明るく照らすLEDに交換しましょう。今回はFLUX-LEDを3個使います。

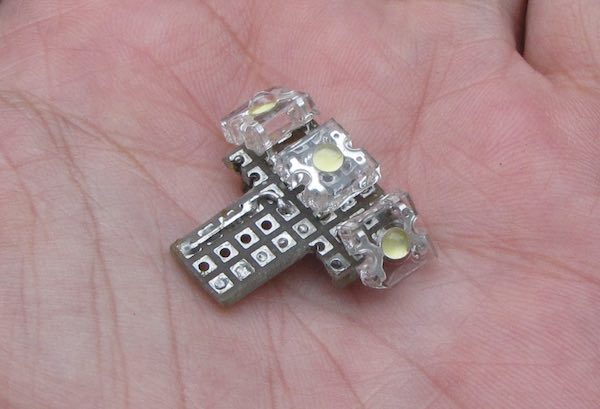

[製作]
ガラエポ基板を切り出して3個実装。
広範囲を照らすように外側2個はちょっと傾けてます。
[裏から]
3個直列に150Ωの抵抗。LED最大定格が30mAのところ、14.4Vで24mA流します。
(14.4-(3.6x3))／150＝0.024(A) ですね。

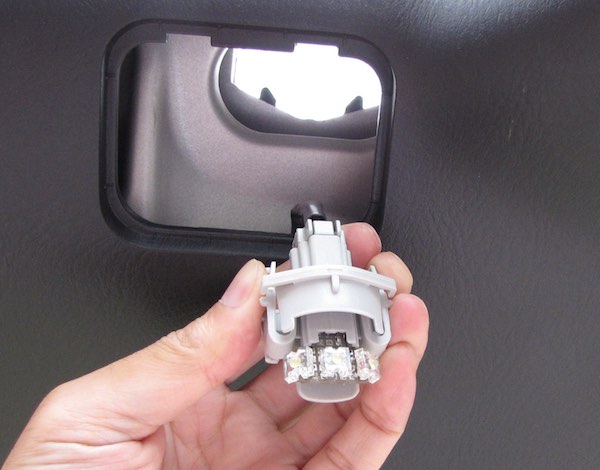

[取り付け]
ハッチバックのフタを外してソケットに。上方の光は遮蔽されて下向きだけ、光が出ます。なので広角のFLUX-LEDがちょうどいいのです。

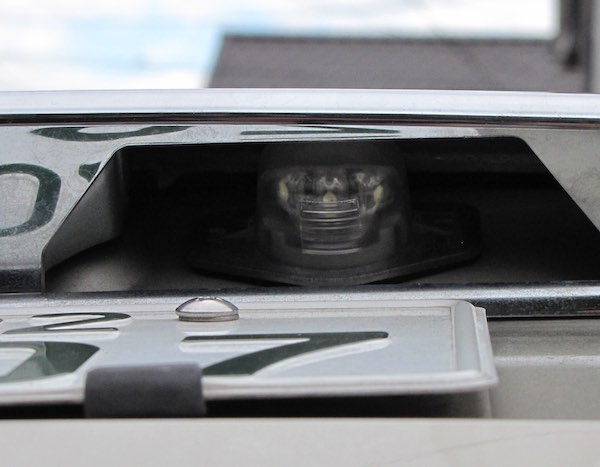

[覗き込んでみる]
ナンバープレートから上を見ると・・・ こんな具合。

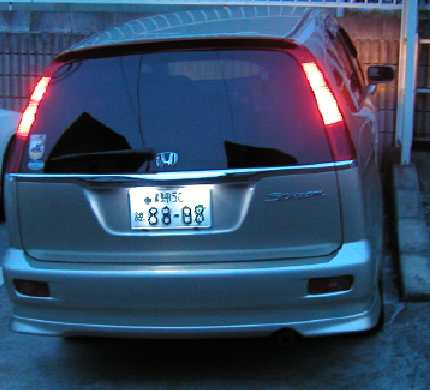

[LEDライセンス球完成]
夕暮れ時の写真です。ナンバー全面をほぼ均一に照らし出してます。広角の配光にしたのが正解ですね。純白照明はさりげないけどなかなかいい感じです。
